Cv-ketels voor gemeenschappelijke rookgasafvoersystemen.
Gemakkelijk de hr-ketel ecoTEC plus installeren in appartementsgebouwen met meerdere rookgasafvoersystemen met de conversiekit voor cv-ketels.
Neem contact op
In appartementencomplexen met een gemeenschappelijk rookgasafvoersysteem zijn rookgasconfiguraties van hr-ketels altijd een complexe opgave geweest. Maar als je de ecoTEC plus uitbreidt met de daarvoor bestemde ombouwset, worden ze geschikt om aan de vereisten van deze configuraties te voldoen: op een eenvoudige, handige manier, terwijl je werkt met apparaten die je perfect kent.
Eenvoudig installaties uitvoeren in nieuwbouw, complete installaties moderniseren en afzonderlijke cv-ketels vervangen: met tools, trainingen en deskundig advies bij elke stap ondersteunen wij jou van de planning tot de inbedrijfstelling van nieuwe Vaillant installaties. Uiteraard altijd in overeenstemming met de EU-norm EN 15502-2-1.
Jouw voordelen van onze oplossingen.
Volledige productlevering
Ons brede productassortiment dekt het overgrote deel van de vervangingen van cv-ketels en is 100% in overeenstemming met de vereisten van de EU-normen. Op deze manier verminder jij de rompslomp en ontvang jij alle benodigde onderdelen van één leverancier.Verminderde complexiteit
Vertrouwd met één cv-keteltechnologie voor de meeste vervangingsgevallen! Niet meerdere toestellen voor verschillende installatieconfiguraties - slechts één veilige plug&play kit voor installatie in duidelijk gedefinieerde C(1x) configuraties.Verhoogde kostenbeheersing
Hergebruik van bestaande schoorsteenkanalen en hydraulische installaties vermindert de tijd en kosten van jouw projecten aanzienlijk. Jouw dagelijkse activiteiten worden winstgevender en tegelijkertijd wordt het vertrouwen van aannemers in jouw service versterkt.Optimale ondersteuning
Dankzij een breed aanbod aan tools, trainingen, documentatie en experts die tot je beschikking staan, kun je er zeker van zijn dat je verschillende projecten probleemloos kunt uitvoeren - en dat terwijl je tijd bespaart op planning en installatie.Rookgasconfiguraties met volledige Vaillant systemen
Voorzie de ecoTEC plus cv-ketel eenvoudig van een ombouwset om op een snelle en gemakkelijke manier aan veel verschillende rookgasconfiguraties te voldoen.
Systeemopstellingen variëren zowel qua luchttoevoer en rookgasafvoer. De vereisten van elke opstelling worden bepaald door de respectievelijke rookgasconfiguratie.
Bovendien is voor het voldoen aan rookgasconfiguraties een certificering van cv-ketels vereist volgens de EU-norm EN 15502-2-1, die wordt gegeven bij de ecoTEC plus cv-ketel en alle systemen die exclusief daarmee mogen worden toegepast. De volgende configuratievoorbeelden hebben betrekking op systemen die uitsluitend uit Vaillant cv-ketels bestaan met als primaire toepassing renovatie waarbij alle cv-ketels worden vervangen:

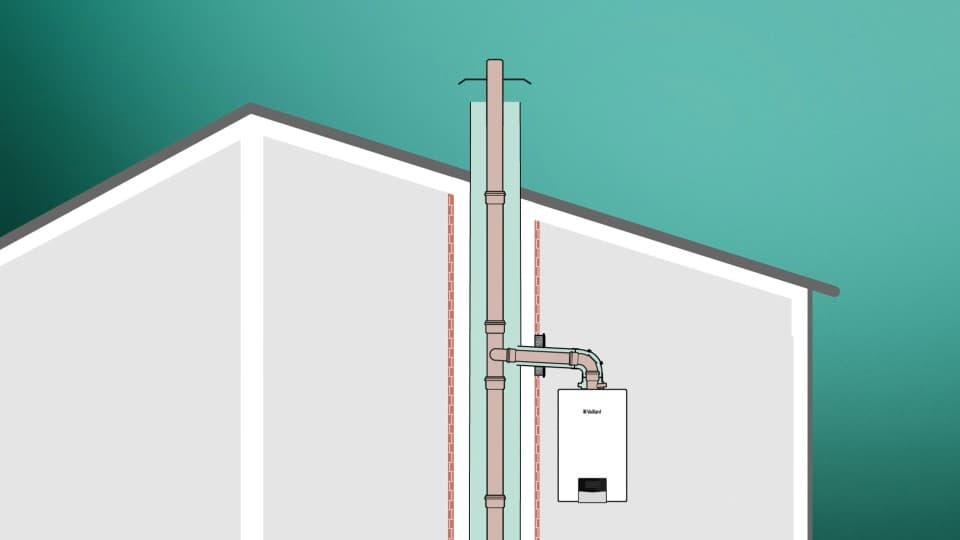

Rookgasconfiguratie C(11)3
- Geheel nieuw concentrisch CLV-systeem
- Concentrische aansluiting cv-ketels
- Alleen Vaillant ecoTEC plus cv-ketels
- Maximaal twee cv-ketels per verdieping

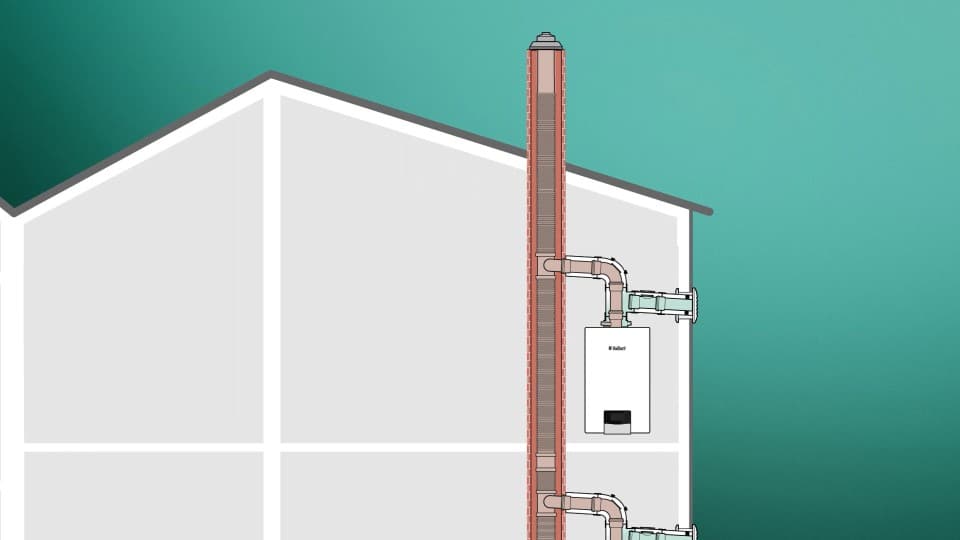

Rookgasconfiguratie C(13)3
- Geheel nieuw concentrisch CLV-systeem
- Luchttoevoer vanuit de gevel
- Concentrische aansluiting cv-ketels
- Alleen Vaillant ecoTEC plus cv-ketels
- Maximaal twee cv-ketels per verdieping

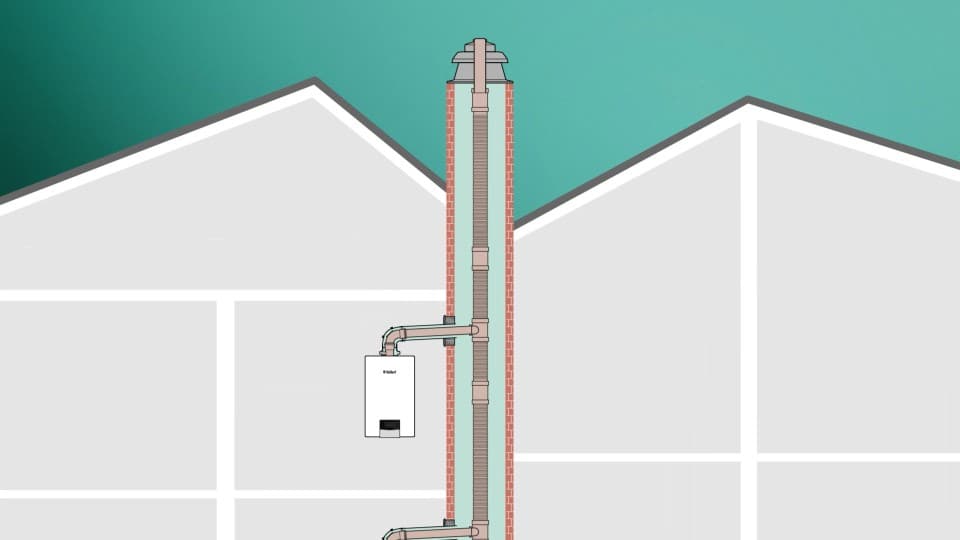

Rookgasconfiguratie C(14)3
- Nieuwe gemeenschappelijk verbrandingsgasafvoerbuis
- Luchttoevoer vanuit de bestaande bouwkundige schacht
- Concentrische aansluiting cv-ketels
- Alleen Vaillant ecoTEC plus cv-ketels
- Maximaal twee cv-ketels per verdieping

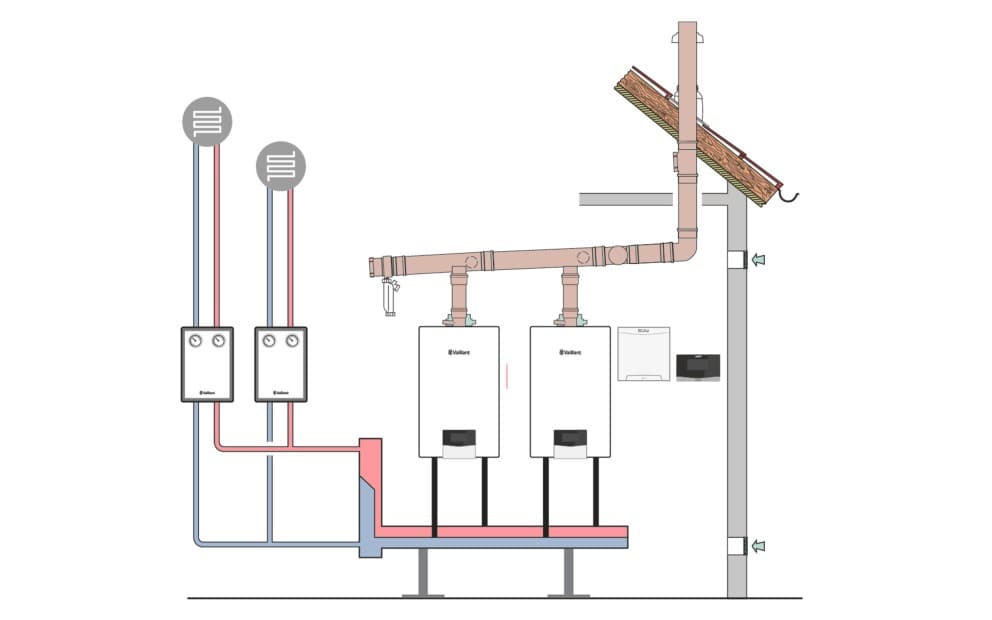

Rookgasconfiguratie in cascadeopstelling (CC)
Cv-ketels bevinden zich in de kelder en bieden twee verschillende opstellingsopties:
- 1: Elke cv-ketel heeft zijn eigen verwarmingscircuit en is toegewezen aan één appartement.
- 2: Alle cv-ketels delen een gemeenschappelijk verwarmingscircuit voor betere prestaties
In beide gevallen delen cv-ketels de gezamenlijke schoorsteenschacht voor rookgas
- Cascade-opstelling zorgt voor aanzienlijke ruimtebesparing in elk appartement
CLV-systemen met cv-ketels van meerdere merken
Er zijn CLV-systemen die geschikt zijn om cv-ketels van verschillende merken aan te sluiten. De cv-ketels moeten daarvoor gekeurd zijn. De diameters van de gemeenschappelijke buizen zijn iets groter dan bij CLV-systemen waarop uitsluitend ecoTEC plus cv-ketels worden aangesloten.- C(10)3

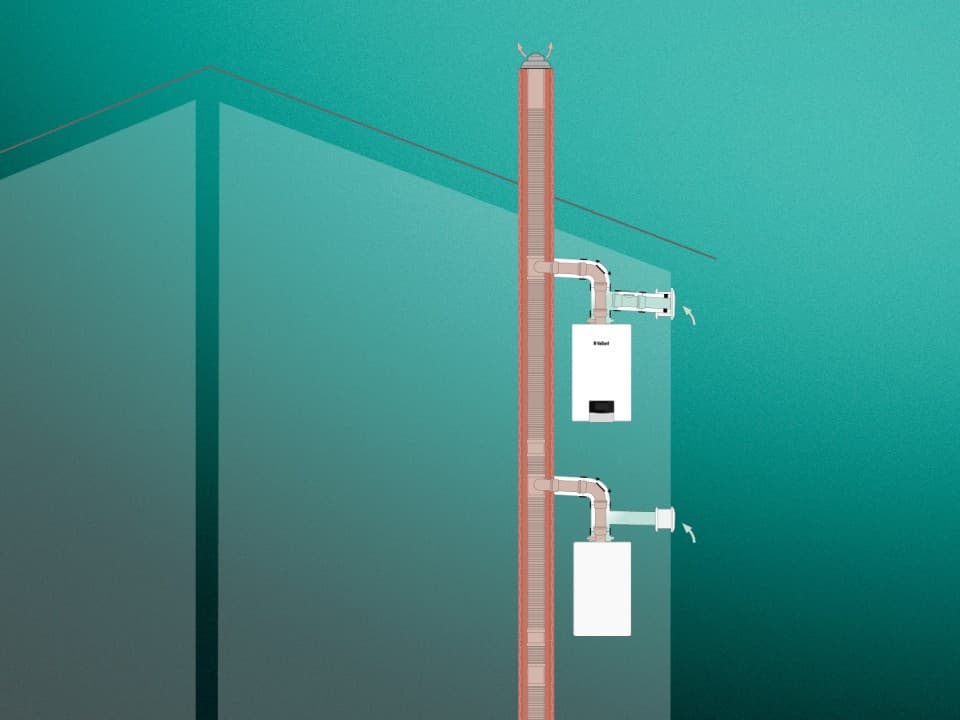

- C(12)3

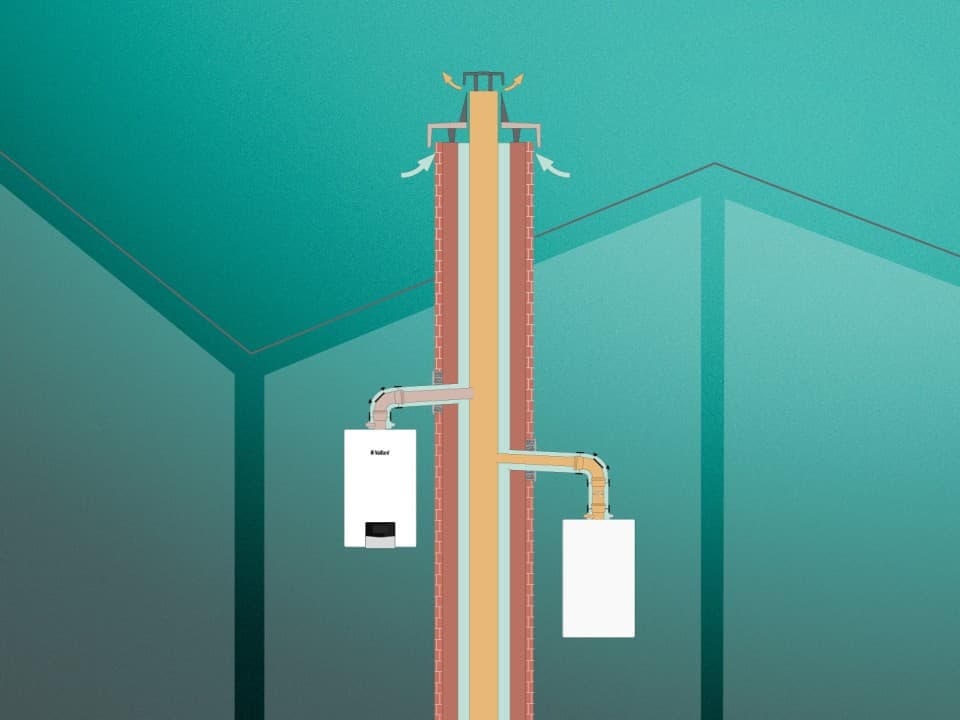

Rookgasconfiguratie C(10)3
- Nieuw of bestaand C(10)3 CLV-systeem, geschikt voor toestellen van diverse merken
- Luchttoevoer vanuit een bestaande bouwkundige schacht of concentrische luchttoevoerbuis.
- Horizontale individuele aansluitingen voor Vaillant cv-ketels met Vaillant rookgasafvoer- en luchttoevoermateriaal
Reken op onze service.
Van uitgebreide hulpmiddelen en trainingen tot volledige ondersteuning bij het plannen en installeren van meervoudige afvoersystemen in meergezinsnieuwbouw en moderniseringen - wij zijn er om te helpen!De installatiekit: perfect gecombineerde innovatie
- Overzicht installatie
- Cv-ketel

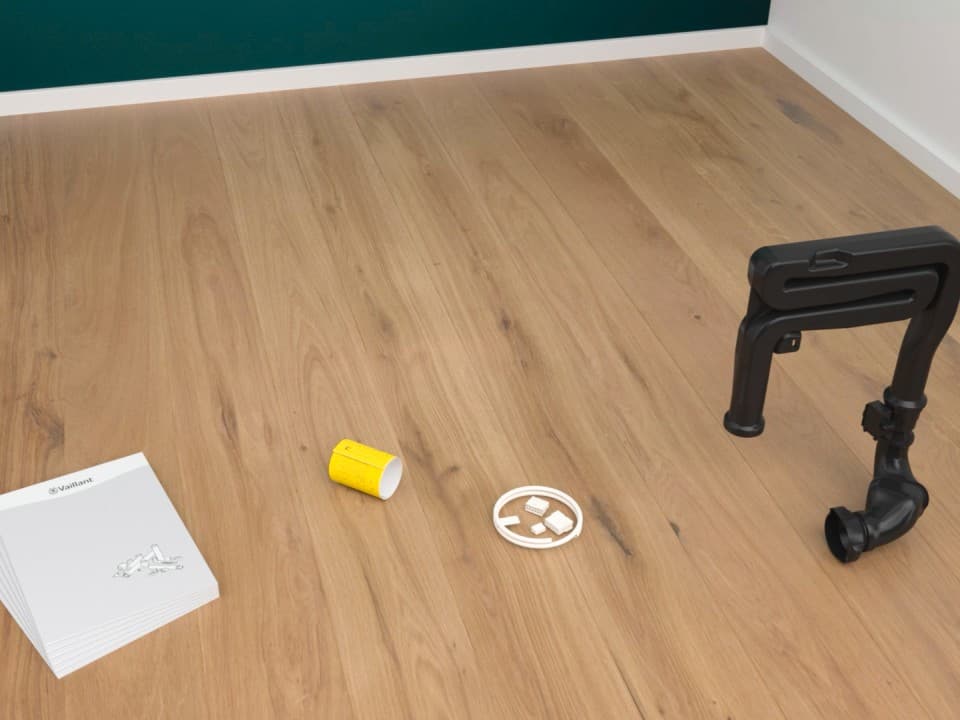

- Conversie Kit
- Rookgassenset
Overzicht installatie

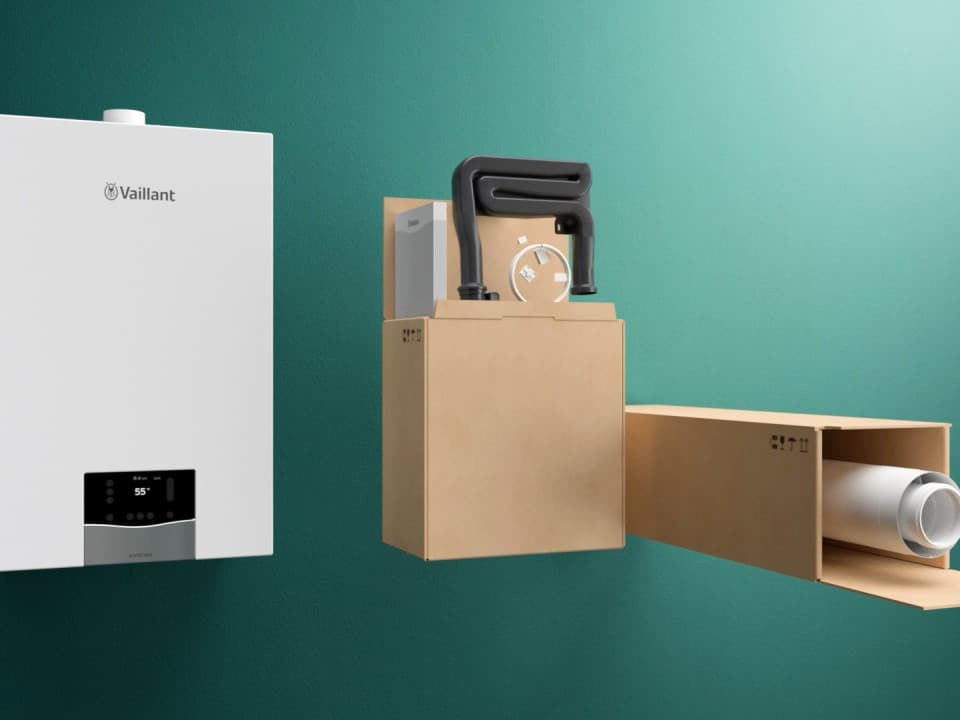

Voor de installatie van ecoTEC plus cv-ketels in appartementsgebouwen met meerdere rookkanalen is een ombouwset en rookgassenset nodig. Beide maken deel uit van onze handige installatiekits, die volledig gecertificeerd zijn voor gebruik in systemen met meerdere rookkanalen. Voor een probleemloze werking moet bij nieuwbouw consequent dezelfde ketelgeneratie worden geïnstalleerd, terwijl bij vervanging de prestaties van de nieuwe ketel moeten worden afgestemd op die van de vorige.
Downloads
De belangrijkste informatie over de conversiekit: klaar om mee te nemen.
Alle ondersteuning die je nodig hebt.
Ongeacht de fase van jouw project, wij staan altijd voor je klaar - van nauwkeurige planning vooraf tot probleemloze installatie en inbedrijfstelling ter plaatse. Bij het realiseren van verwarmingssystemen met Vaillant producten bieden wij jou volledige ondersteuning, van individueel projectadvies door onze experts tot professionele hulpmiddelen en inzichtelijke trainingen.
