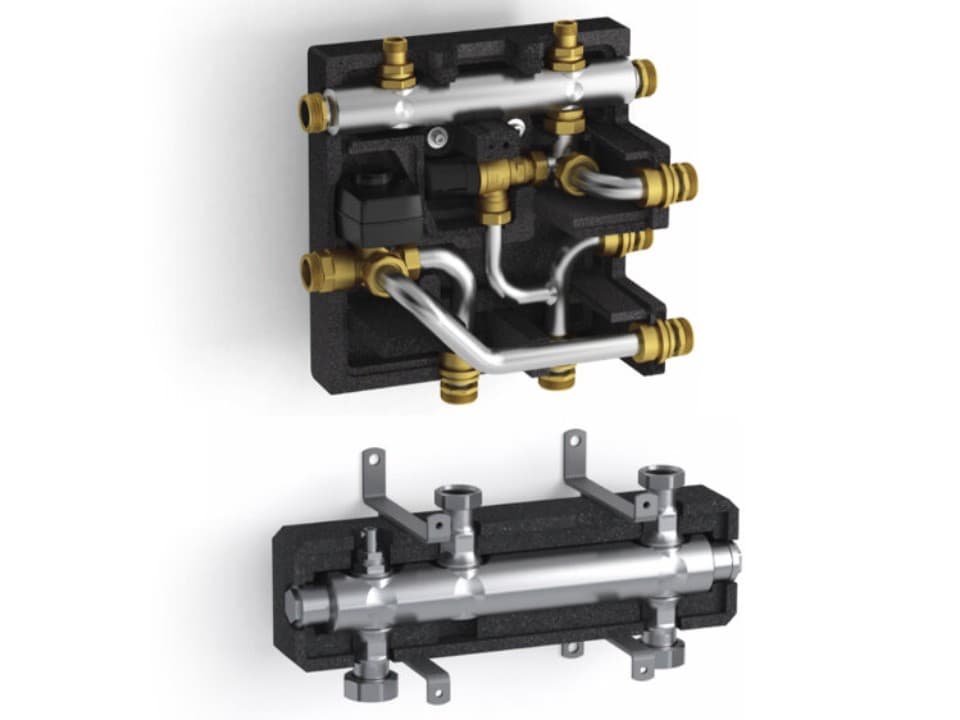

Hybride aansluitset
Als installateur weet je dat elke woning en klant uniek is. De compacte hybride aansluitsets van Vaillant maken het eenvoudig om een hybride warmtepompinstallatie te realiseren, zelfs in woningen met beperkte ruimte of een kleiner budget.
Met onze hybride aansluitsets combineer je warmtepomp, cv-ketel en eventueel boiler en/of buffervat in een hybride systeem. Ze zijn eenvoudig te installeren en helpen de prestaties van het systeem te optimaliseren. Zo krijgen je klanten maximaal comfort.

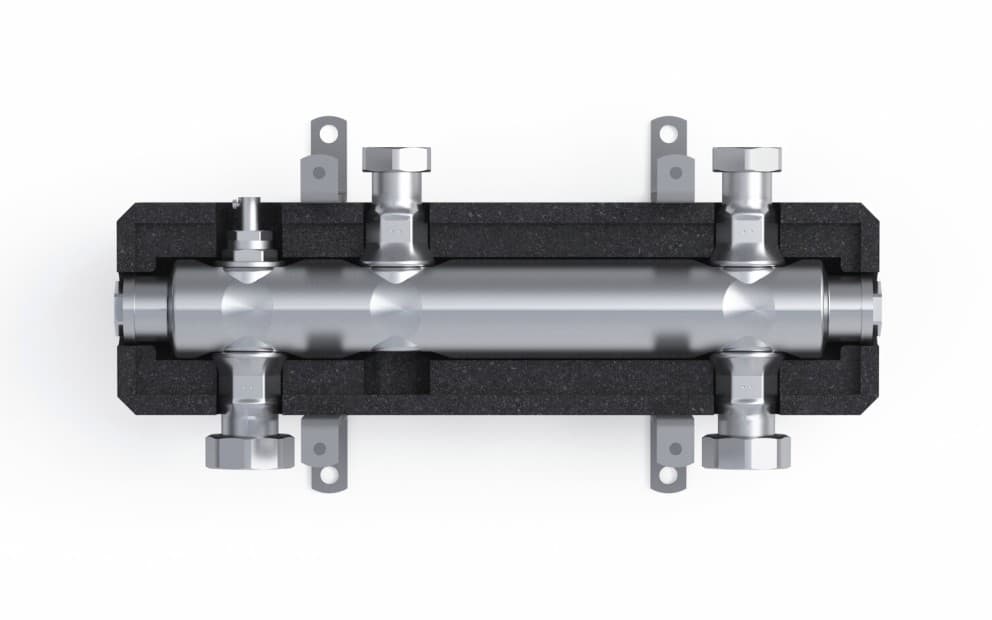

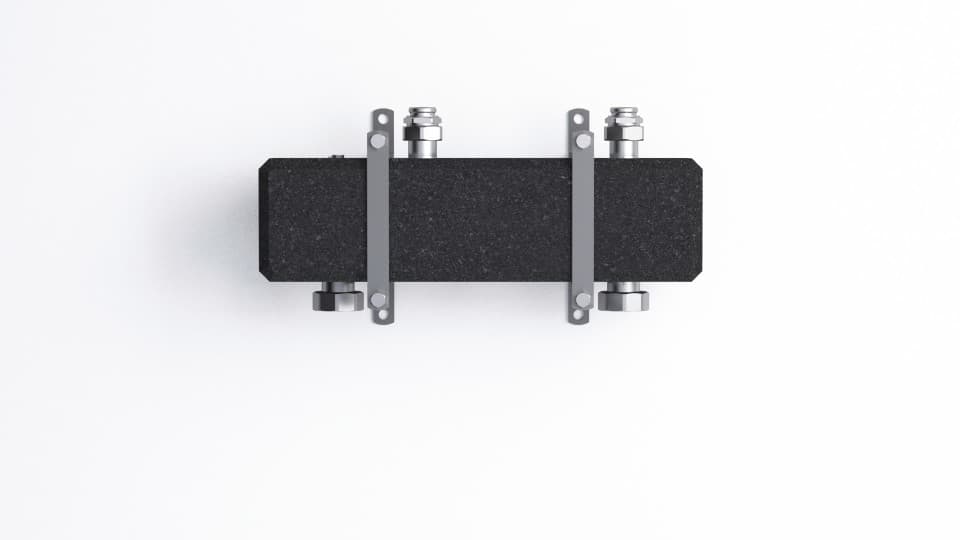

Hybride aansluitset
De compacte koppeling voor warmtepomp en combiketel.

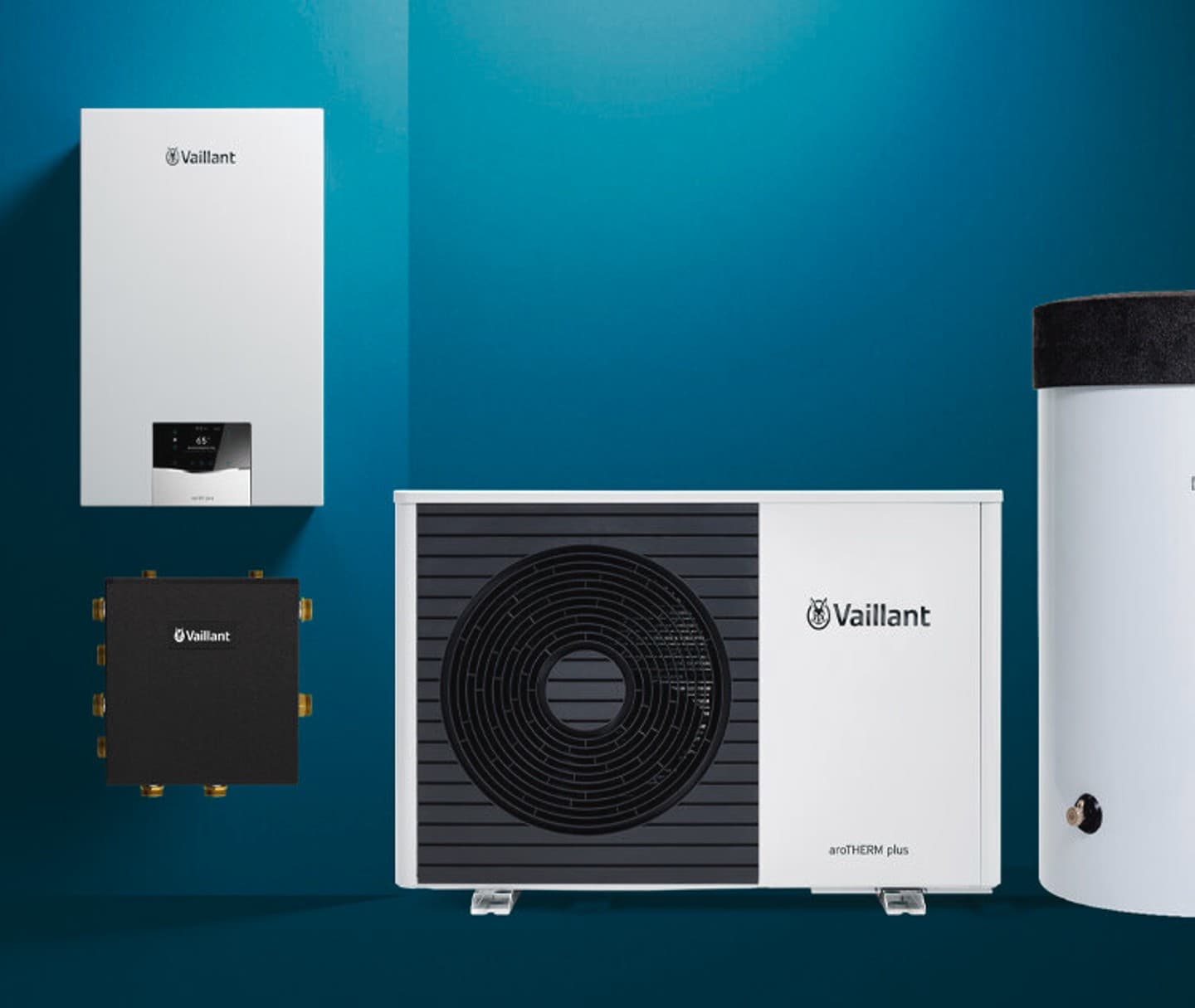

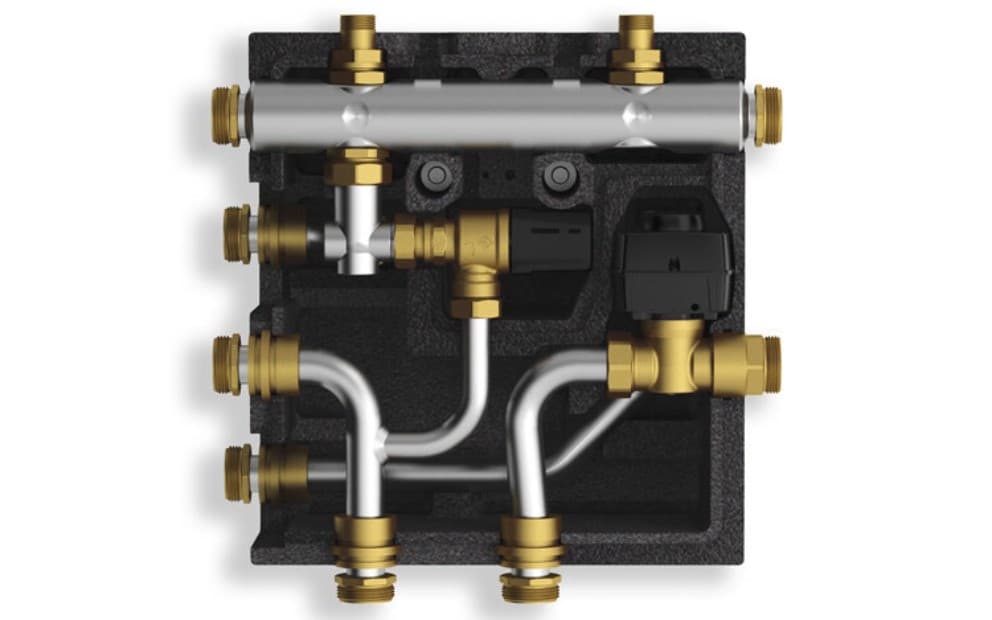

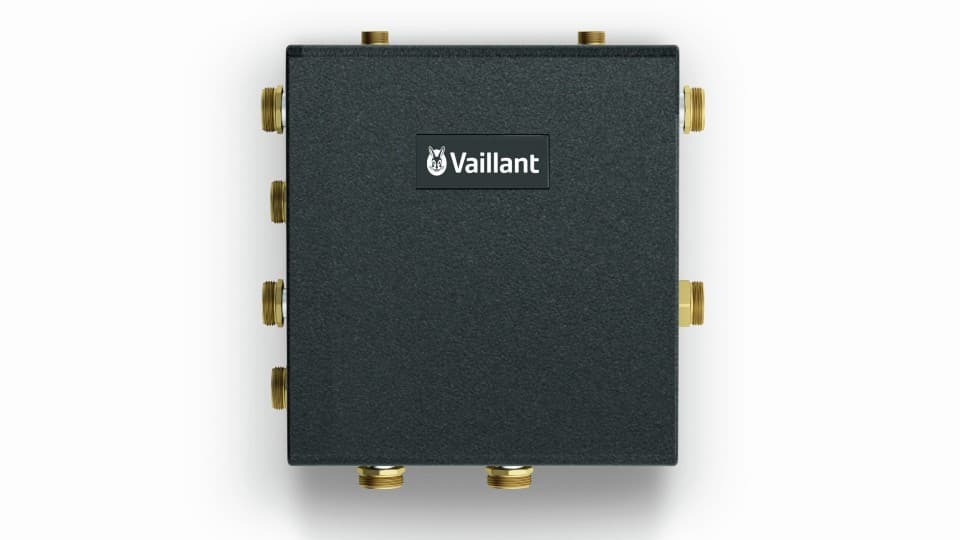

Hybride aansluitset (CV + WW)
De alles-in-één koppeling voor warmtepomp, soloketel en boiler. Optioneel aan te sluiten op een buffervat.
Waarom kiezen voor een hybride aansluitset?
Dankzij het compacte ontwerp is een groot buffervat vaak overbodig. Ideaal voor kleinere woningen waar ruimte schaars is.
De sets zijn speciaal ontworpen voor een perfecte aansluiting en verbinding met Vaillant warmtepompen en cv-ketels. Inclusief isolatiepakket en temperatuursensor met kabel.
De sets bevatten alle essentiële componenten voor een hybride systeem in een compacte, geïsoleerde behuizing. Geen extra pomp nodig.
Vermijd risico’s op fouten bij de hydraulische aansluitingen. Dankzij duidelijke installatieschema’s en aansluitmarkeringen wijst installatie zich bijna vanzelf.

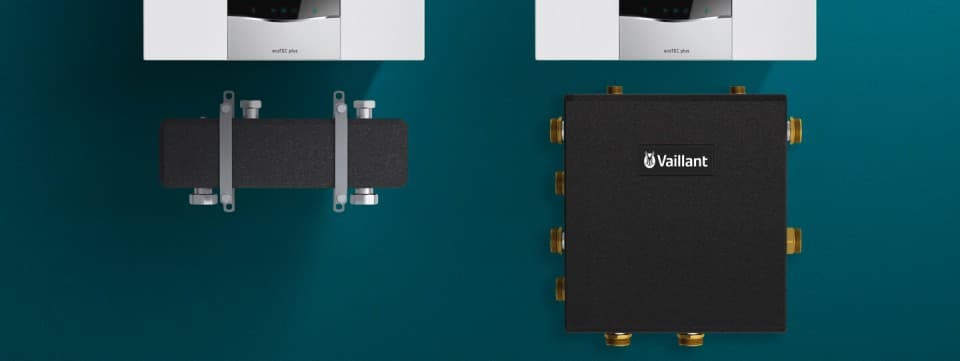

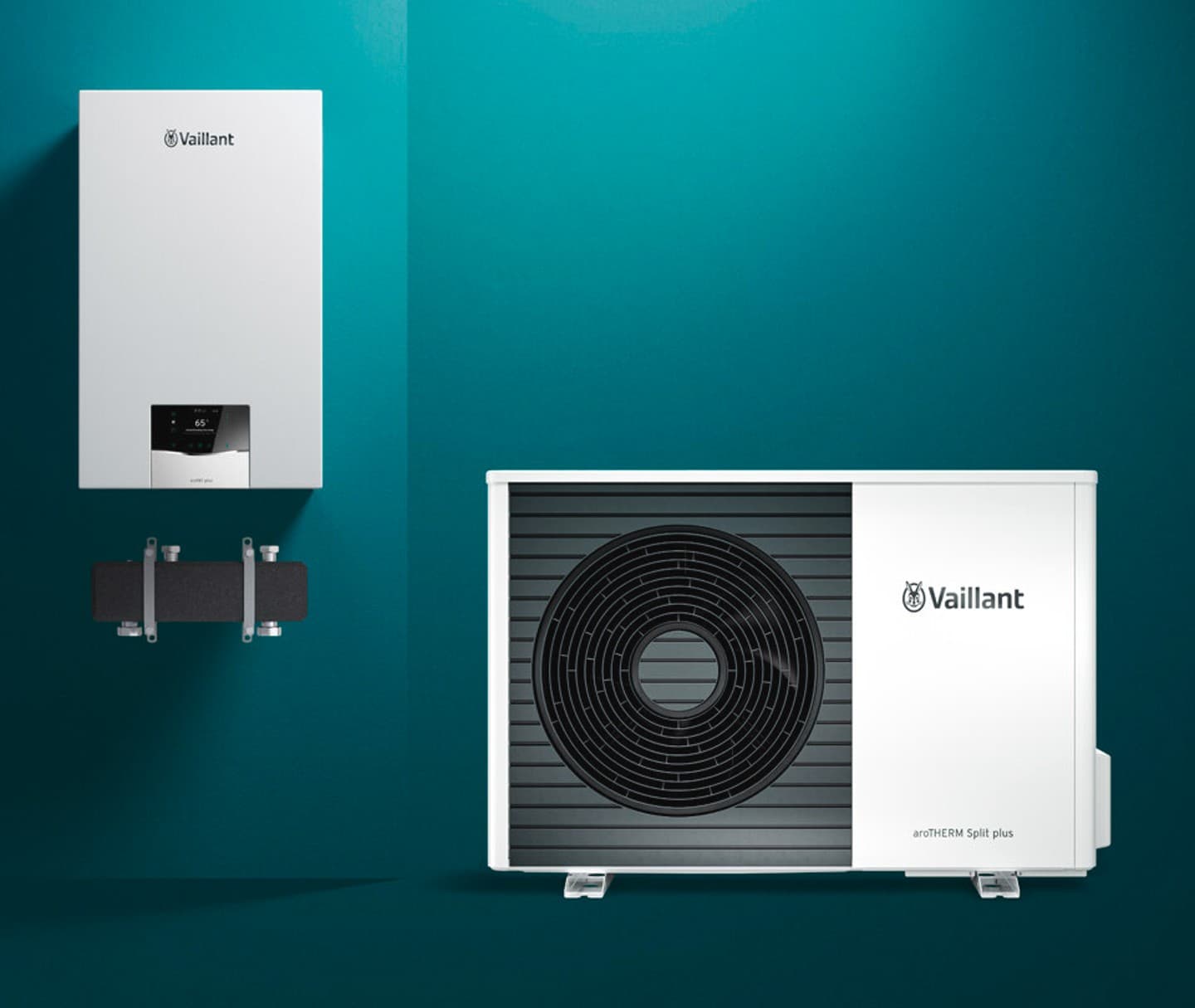

Vaillant hybride aansluitsets: eenvoudige modernisering
Ontdek hoe de hybride aansluitset werkt.
Ontdek hoe de hybride aansluitset CV + WW werkt.

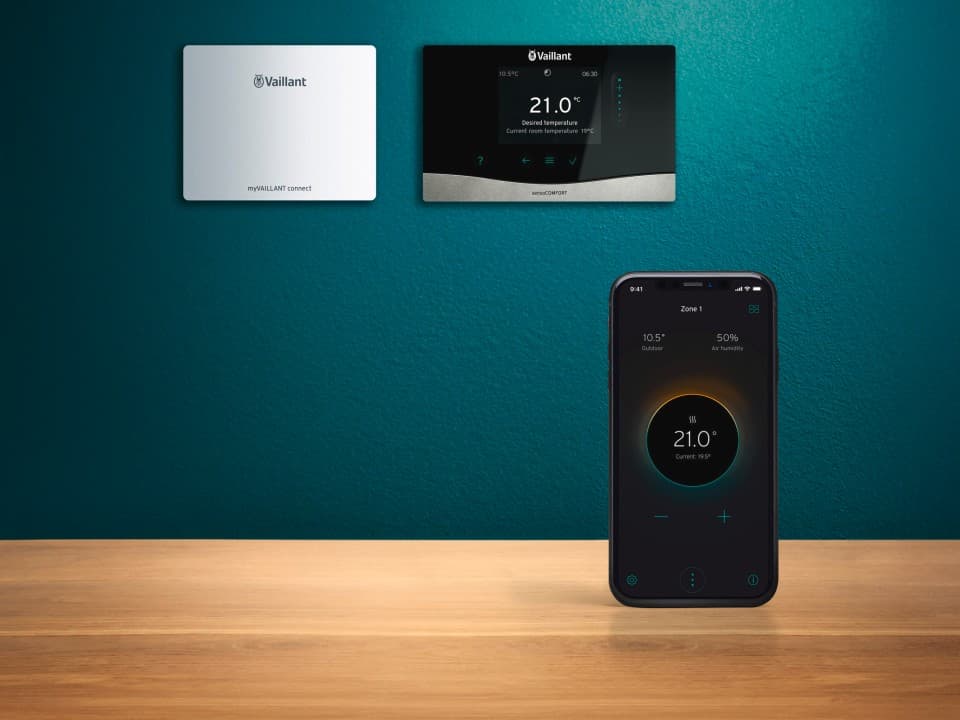

Connectiviteit voor meer comfort
Met systeemregelaar sensoCOMFORT worden alle componenten verbonden. De eBUS aansluiting communiceert met de systeemregelaar zodat jouw klant de temperatuur makkelijk kan aanpassen, ook zonder radiatorknoppen. Ook krijgt jouw klant inzicht in hoe efficiënt jouw installatie is.
Wil je daarbovenop extra service bieden? Met de myVaillant connect gateway kun jij op afstand de installatie nóg efficiënter maken. Naast optimaliseren met de myVaillant Pro app, kun jij onderhoud en storingen inzien. Verhelp ze op afstand of ga gericht langs met de juiste kennis en onderdelen op zak.
Aanbevolen combinaties
Afhankelijk van de situatie en klantbehoefte kun je kiezen uit vier hybride warmtepompcombinaties. Controleer altijd of de minimale waterinhoud van het systeem en de volumestroom passen bij jouw voorgestelde installatie.

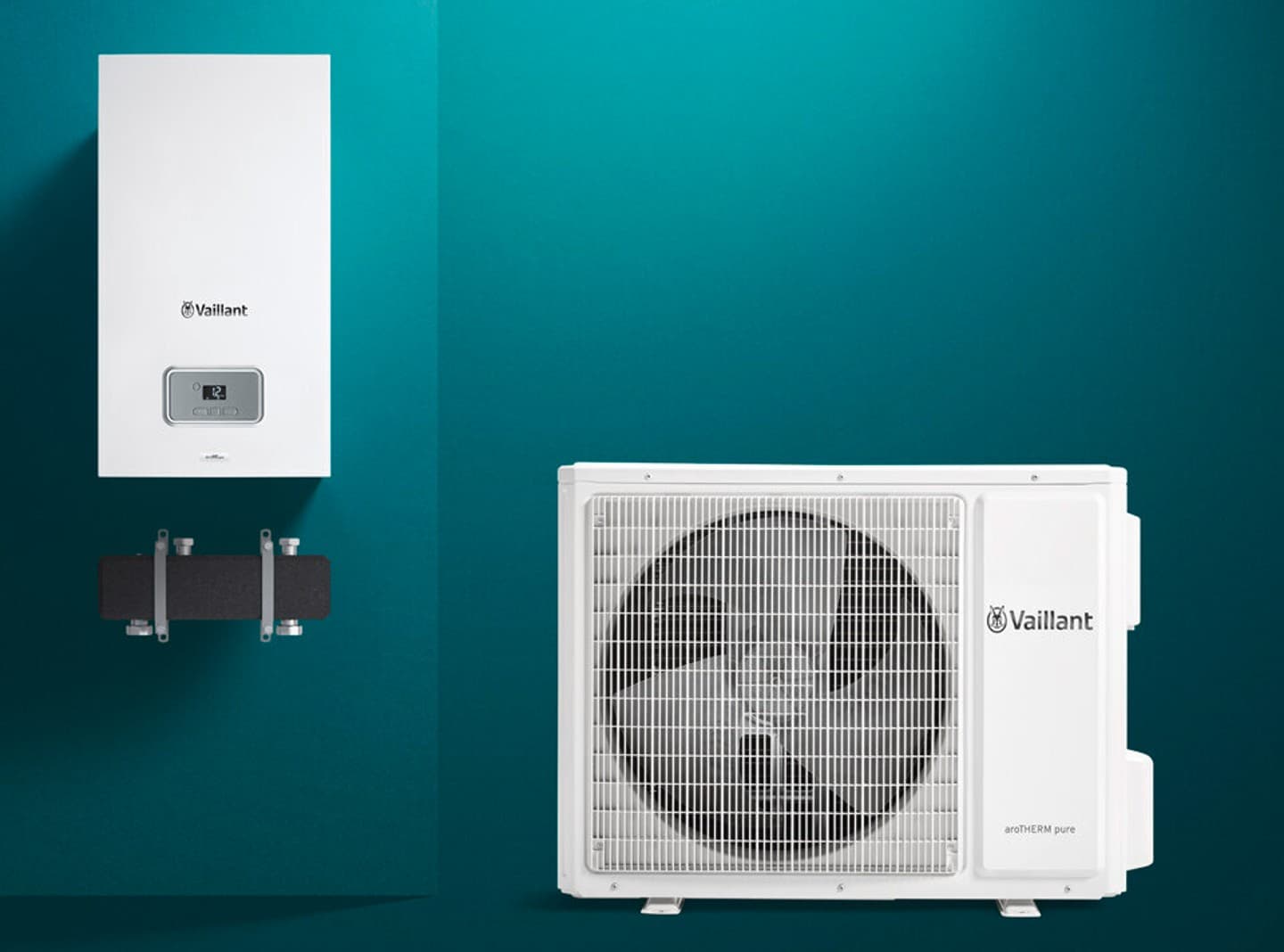

- Geschikt voor aroTHERM pure VWL 45/7.2 en VWL 65/7.2.
- Systeemregelaar VRC 720 in de woonkamer, ingesteld als kamerthermostaat.
- Minimale waterinhoud afgiftesysteem is 50 liter; anders seriebuffervat toepassen.
- Minimale volumestroom warmtepomp: 400 l/h; maximale volumestroom: 860 l/h.
- Toepasbaar met Vaillant ketel met eBUS-aansluiting.
- Uitsluitend voor verwarming; koeling niet mogelijk.

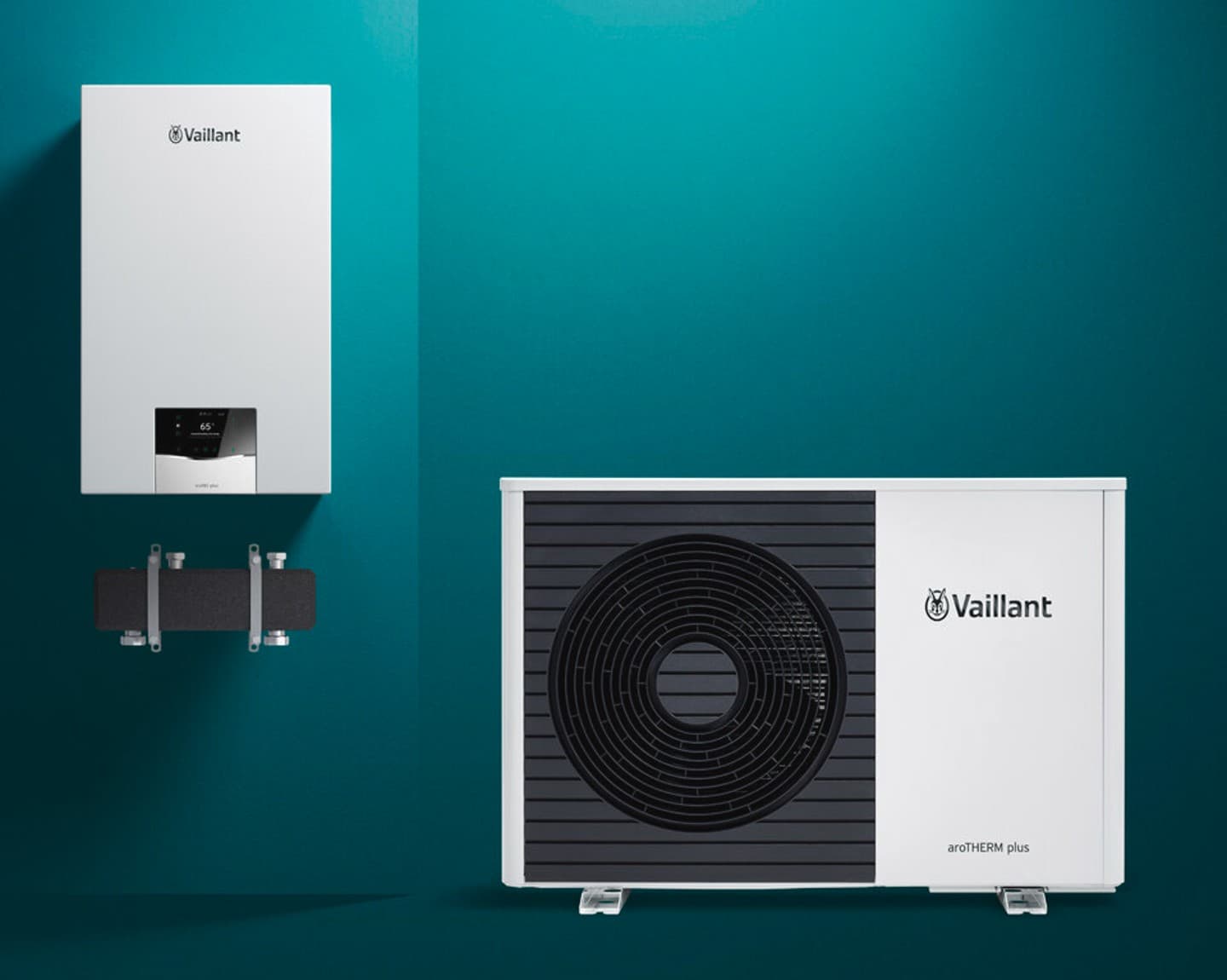

- Geschikt voor aroTHERM plus VWL 35/6 en VWL 55/6.
- Systeemregelaar VRC 720 in de woonkamer, ingesteld als kamerthermostaat.
- Minimale waterinhoud afgiftesysteem is 25 liter; anders seriebuffervat toepassen.
- Minimale volumestroom warmtepomp: 400 l/h; maximale volumestroom: 860 l/h.
- Toepasbaar met Vaillant ketel met eBUS-aansluiting.
- Uitsluitend voor verwarming; koeling niet mogelijk.
- Geschikt voor aroTHERM split plus VWL 35/8.2 AS en VWL 55/8.2 AS.
- Systeemregelaar VRC 720 in de woonkamer, ingesteld als kamerthermostaat.
- Minimale waterinhoud afgiftesysteem is 50 liter; anders seriebuffervat toepassen.
- Minimale volumestroom VWL 35/8.2 AS: 440 l/h; maximale volumestroom: 618 l/h.
- Minimale volumestroom VWL 55/8.2 AS: 440 l/h; maximale volumestroom: 791 l/h.
- Toepasbaar met Vaillant ketel met eBUS-aansluiting.
- Uitsluitend voor verwarming; koeling niet mogelijk.
- Geschikt voor aroTHERM plus VWL 35/6 en VWL 55/6.
- Systeemregelaar VRC 720 in de woonkamer, ingesteld als kamerthermostaat. Afgiftesysteem in woonkamer niet naregelen.
- Minimale waterinhoud afgiftesysteem is 25 liter, anders seriebuffervat toepassen.
- Minimale volumestroom warmtepomp 400 l/h; maximale volumestroom 860 l/h.
- Standaard toepasbaar met Vaillant soloketel met Ebus-aansluiting of met een soloketel van derden via extra relais.
- Debiet warmtepomp en backup, maximaal vermogen backup en bypass instellen volgens handleiding.
Specificaties hybride aansluitset
| Specificaties | Eenvoudige hybride aansluitset Alleen voor verwarming, geen koeling | Hybride aansluitset CV + WW Voor verwarming, koeling en boiler |
|---|---|---|
| Hoogte | 150 mm | 390 mm |
| Breedte | 390 mm | 350 mm |
| Diepte | 150 mm | 205 mm |
| Aantal aansluitingen | 4 | 10 |
Belangrijke aandachtspunten per type warmtepomp
| Type warmtepomp | aroTHERM pure VWL 45/7.2 | aroTHERM pure VWL 65/7.2 | aroTHERM plus VWL 35/6 | aroTHERM plus VWL 55/6 | aroTHERM Split plus VWL 35/8.2 AS | aroTHERM Split plus VWL 55/8.2 AS |
|---|---|---|---|---|---|---|
| Vermogensbereik kW (A+7/W35) | 2,6 - 5,8 | 2,5 - 6,3 | 2,2 - 6,3 | 2,1 - 8,0 | 2,27 - 5,42 | 2,27 - 7,14 |
| Minimale actieve waterinhoud afgiftesysteem | 50 liter | 50 liter | 25 liter | 25 liter | 25 liter | 25 liter |
| Als de minimale actieve waterinhoud niet gewaarborgd wordt, dan een seriebuffervat toepassen om aan de minimale actieve waterinhoud te voldoen. | ||||||
| Minimale volumestroom | 440 l/h | 440 l/h | 400 l/h | 400 l/h | 440 l/h | 440 l/h |
| Maximale volumestroom | 740 l/h | 1060 l/h | 860 l/h | 860 l/h | 618 l/h | 791 l/h |
| Systeemregelaar | sensoCOMFORT VRC 720 instellen als kamerthermostaat en het afgiftesysteem in de woonkamer mag niet worden nageregeld. Geen radiatorknoppen. Bij vloerverwarming ook geen mengverdeler toepassen. | |||||
| Hybride aansluitset: | Toepasbaar bij voorkeur met een Vaillant combiketel met eBUS aansluiting, bijvoorbeeld met de ecoFIT pro of ecoTEC plus combiketel. | |||||
| Hybride aansluitset CV + WW: | Toepasbaar bij voorkeur met een Vaillant soloketel met eBUS aansluiting, bijvoorbeeld met de ecoTEC plus soloketel. | |||||
Let op: Een minibuffer is niet geschikt voor koeling, maar uitsluitend voor verwarming.
